產品介紹

MGate 5123 系列

.：	特點和優勢
.：	microSD 卡，用于配置備份/復制
.：	從 CANopen 和 J1939 到 PROFINET 和 SNMP 的同時協議轉換
.：	帶 2-kV 隔離保護的 CAN 端口
.：	支持 PROFINET I/O 設備和 SNMP 代理
.：	帶 2-kV 隔離保護的 CAN 端口
.：	支持 CANopen master 和 J1939
.：	支持以太網級聯和雙子網，可靈活部署
.：	內置流量監控/診斷信息，方便故障排除
.：	通過基于 web 的控制臺輕松配置設備
.：	microSD 卡，用于配置備份/復制

產品詳情

介紹

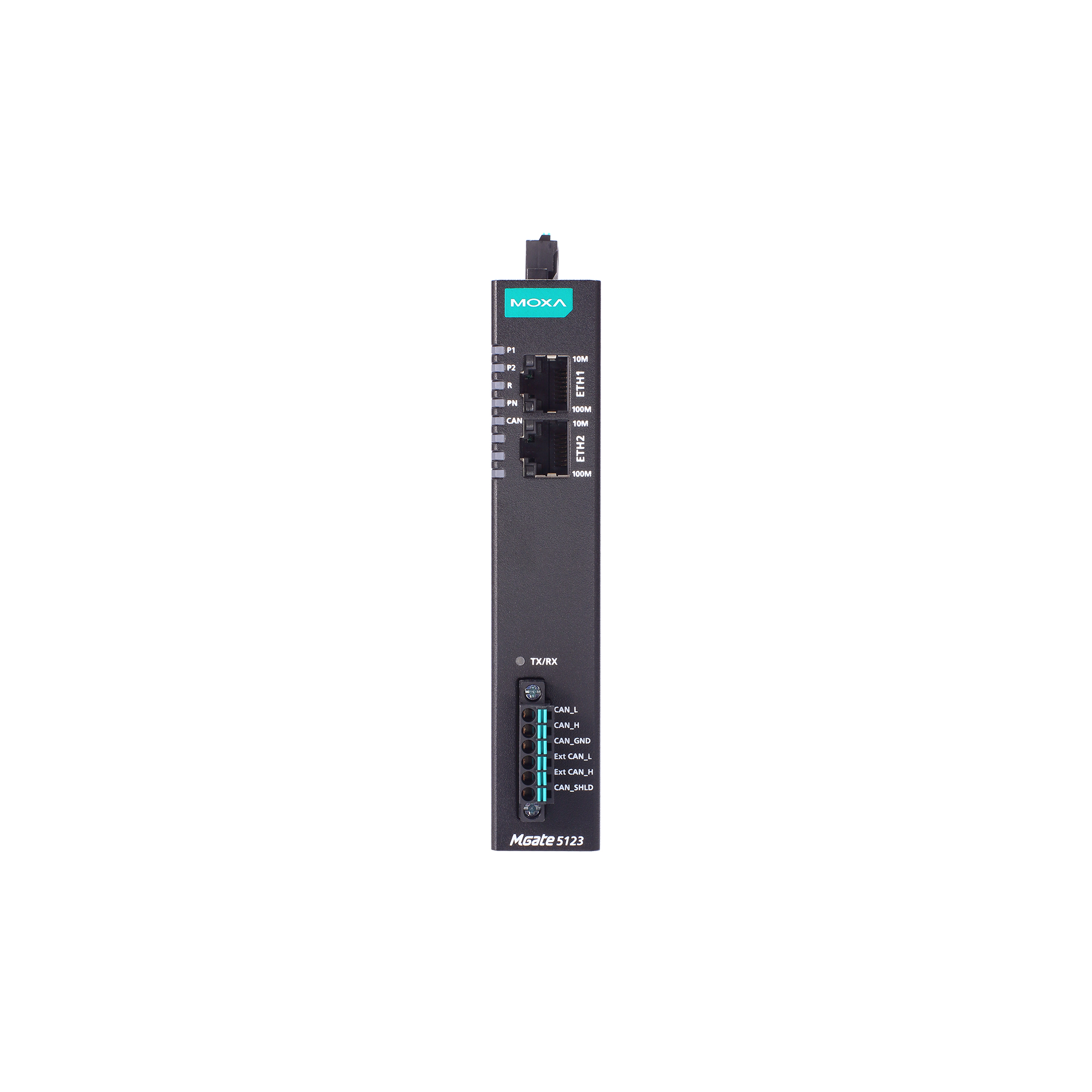

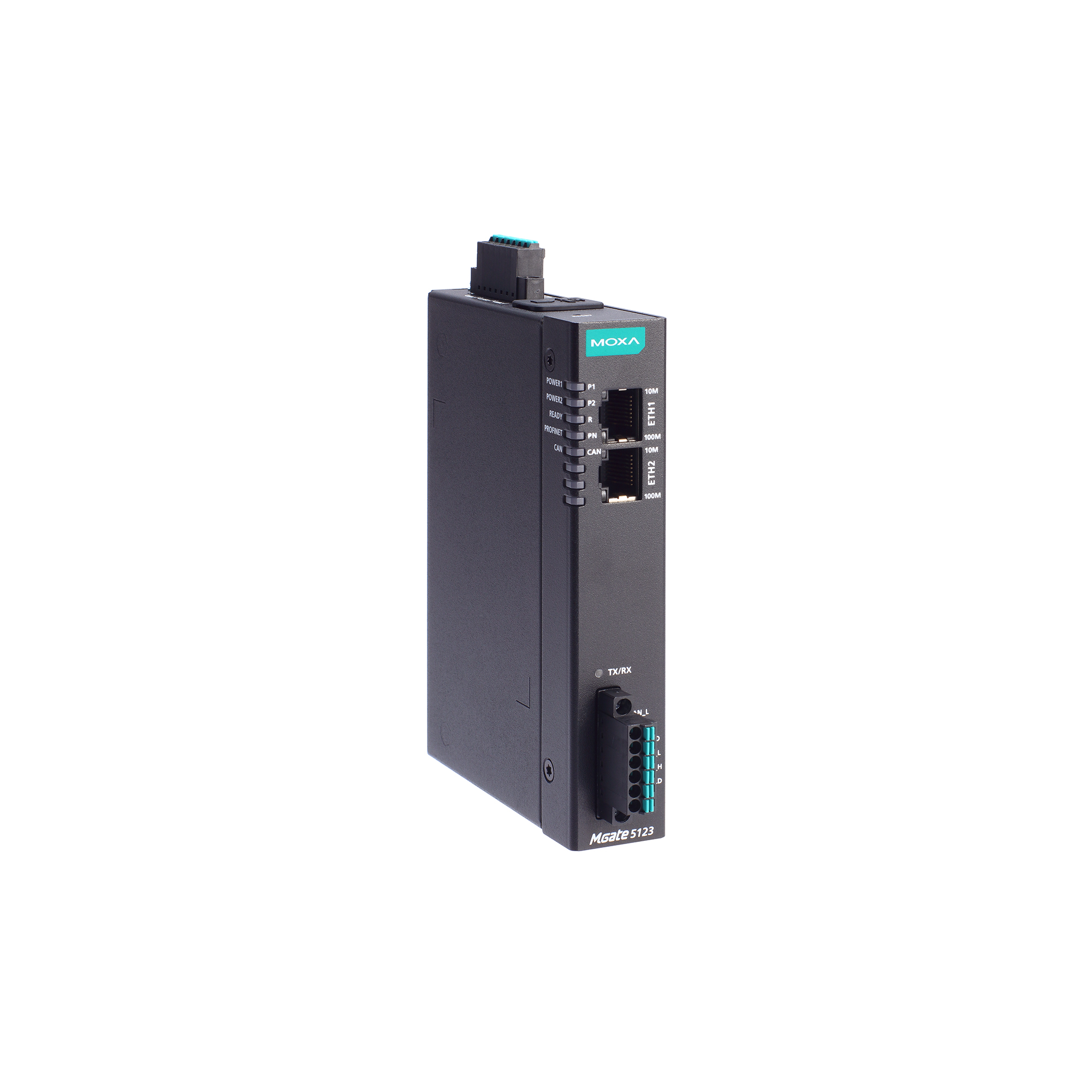

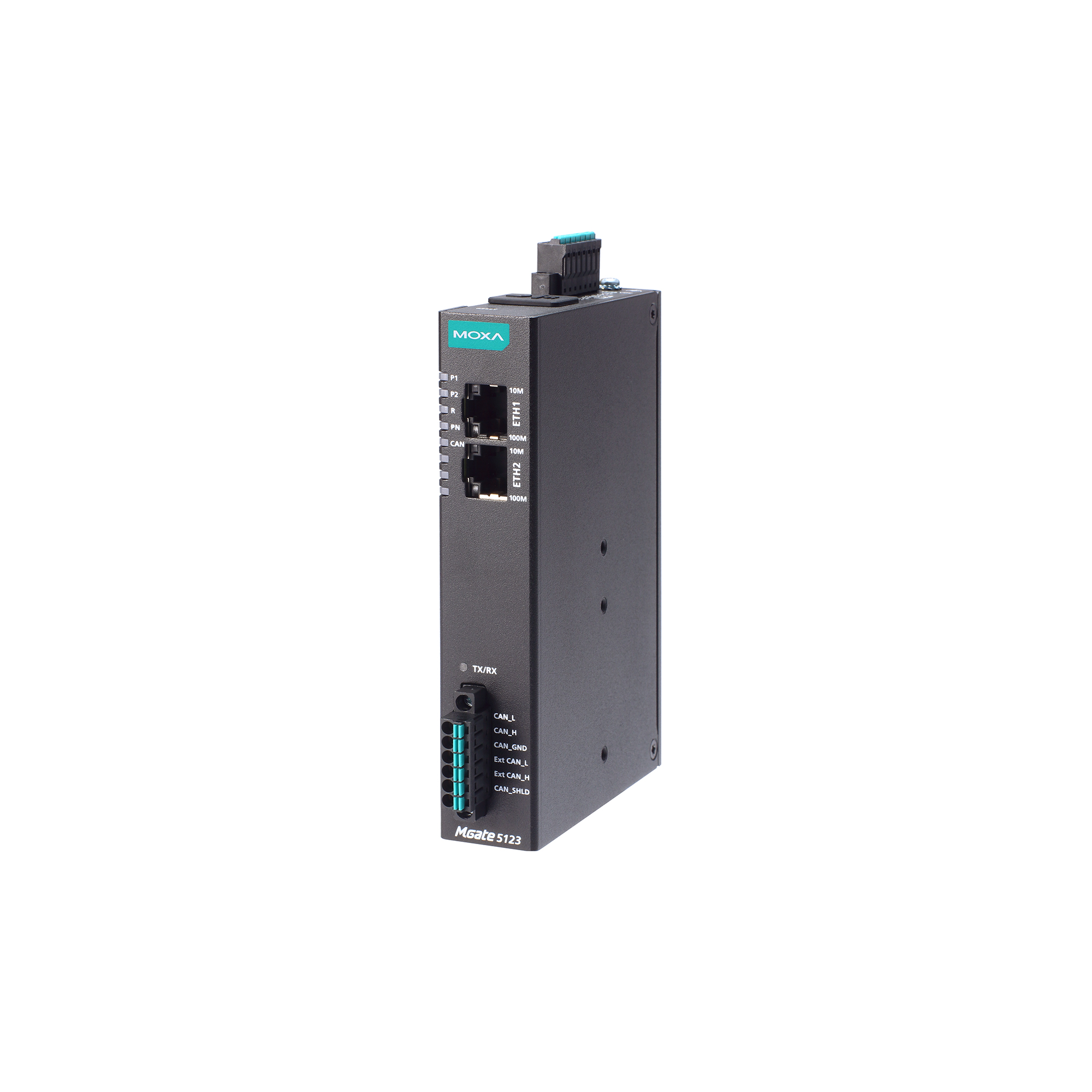

MGate 5123 工業以太網網關可將 CANopen 或 J1939 轉換連接至 PROFINET 網絡通信。MGate 5123 可作為 CANopen 或 J1939 master 收集數據，并與 PROFINET IO 控制器交換數據，將現有 CANopen 或 J1939 設備集成至 PROFINET 網絡中。所有型號均采用堅固且緊湊的金屬外殼保護，支持導軌式安裝。其堅固設計，適用于工廠自動化以及其他過程自動化等工業應用。

便于配置

MGate 5123 網關配有 web console，無需安裝額外的管理工具即可輕松完成配置。此外，采用 HTTPS 加密的通信方式保證了更高的網絡安全性。

在大多數數據采集應用中，配置 CANopen 設備可能非常耗時并增加成本。MGate 5123 網關提供 EDS 文件導入功能，用戶可自動掃描 CANopen 設 備，以幫助快速完成設置。MGate 網關為 CANbus 提供可通過軟件配置的終端電阻設置，無需打開機箱，從而減少工作量。

輕松排除故障

MGate 5123 網關提供 LED 指示燈、協議診斷、流量監控、標簽查看圖等多種維護功能，可以有效縮短故障處理的時間和降低成本。這些工具有助于捕獲和檢查數據，以便輕松地確定問題的根本原因，特別是在安裝階段。MGate 網關也配有狀態監控和故障保護功能。當 CAN 設備斷開連接或沒有響應時，狀態監控功能會通知 PLC/DCS/SCADA 系統，由此過程 PLC/DCS 獲取每個終端設備的狀態，發出警報通知管理員。故障保護功能在主機斷開連接時執行用戶預先設定的動作，防止終端設備長時間離線。

10/100BaseT(X) 端口（RJ45 接頭）
2
自動 MDI/MDI-X 連接
電磁隔離保護
1.5 kV（內置）

工業協議
PROFINET IO 設備
配置選項
Web Console (HTTPS)
設備搜尋工具 (DSU)
管理
ARP
DHCP Client
DNS
HTTP
HTTPS
SMTP
SNMP Trap
SNMPv1/v2c/v3
TCP/IP
UDP
MIB
RFC1213
對時服務
NTP Client

認證
本地?cái)?shù)據庫
加密
HTTPS
AES-128
AES-256
SHA-256
安全協議
SNMPv3
SNMPv2c Trap
HTTPS (TLS 1.3)

端口數量
1
接頭
彈簧式 Euroblock 端子
標準
ISO 11898-2
波特率
CANopen：10 kbps、20 kbps、50 kbps、125 kbps、250 kbps、500 kbps、800 kbps、1 Mbps
J1939：250 kbps、500 kbps、1 Mbps
終端電阻
120 Ω
軟件可配置
信號
CAN_H、CAN_L、GND、Ext_CAN_H、Ext_CAN_L、CAN_Shield

工業協議
CANopen master、J1939

模式
Master
**節點數
64
**接收 PDO 數
256
**發送 PDO 數
256
SDO
支持
輸入數據規模
2048 bytes
輸出數據規模
2048 bytes

**命令數量
256
輸入數據規模
2048 bytes
輸出數據規模
2048 bytes

模式
IO 設備類別 B
** Master 連接數量
2 個 IO 控制器（共享設備）
輸入數據規模
1440 bytes
（字節數/IO 控制器，總計：2880 字節）
輸出數據規模
1440 bytes
（字節數/IO 控制器，總計：2880 字節）

microSD 插槽
最高 32 GB（兼容 SD 2.0）

輸入電壓
12 至 48 VDC
輸入電流
455 mA（**值）
電源接頭
彈簧式 Euroblock 端子

觸點額定電流
純電阻性負載：2 A @ 30 VDC

外殼
金屬
IP 等級
IP30
尺寸
25 x 90 x 129.6 mm（0.98 x 3.54 x 5.1 英寸）
重量
294 g (0.65 lb)

工作溫度
MGate 5123：-10 至 60°C（14 至 140°F）
MGate 5123-T：-40 至 75°C（-40 至 167°F）
存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）
相對濕度
5 至 95%（非冷凝）

安全
EN 61010-2-201
UL 61010-2-201
EMC
EN 61000-6-2/-6-4
EMI
FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信號：10 V/m
IEC 61000-4-8 PFMF
自由落體
IEC 60068-2-31
沖擊
IEC 60068-2-27
振動
IEC 60068-2-6
IEC 60068-2-64
